Quality Control

Precision inspection and controlled manufacturing processes help ensure every part meets the required dimensions, tolerances, and quality standards.

Precision Supported by Reliable Inspection

Quality control is supported by precision measuring equipment, stable machining systems, and documented inspection capabilities. From CNC-machined metal parts to plastic prototypes and finished components, dimensional accuracy is evaluated according to customer drawings, tolerances, materials, and application requirements.

Core manufacturing strengths include product quality, comprehensive equipment, strong processing capability, efficient delivery, confidentiality, and cost control.

Quality Control Capabilities

Thread Inspection

Thread plug gauges and thread ring gauges are widely used to precisely verify internal and external threaded features on machined metal parts.

Geometric Inspection

Two-dimensional and three-dimensional measuring systems support the inspection of profiles, hole locations, relative positions, and complex part geometry.

HSM

Pin gauges, bore micrometers, outside micrometers, and height gauges support the verification of precision holes, shafts, thicknesses, and step dimensions.

Dimensional Inspection

Critical dimensions such as diameters, depths, hole positions, wall thicknesses, and overall part dimensions can be checked using suitable precision measuring instruments.

Visual Inspection

Parts are reviewed for visible defects such as burrs, scratches, dents, machining marks, uneven polishing, coating defects, and other appearance issues.

Inspection Equipment

TOP Prototype uses multiple measuring instruments to support different part sizes, tolerances, and geometric requirements.

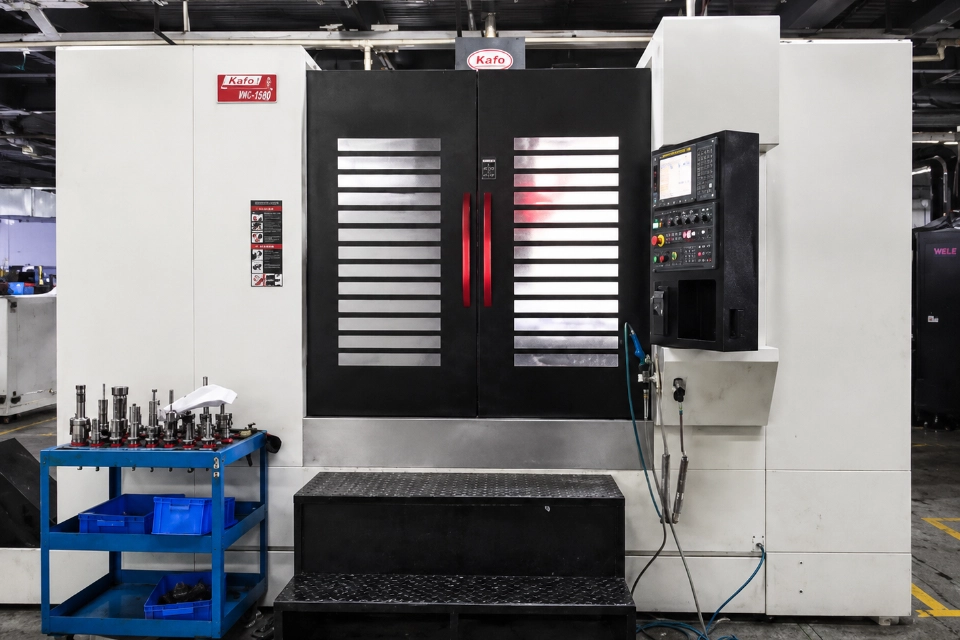

Machining Centers

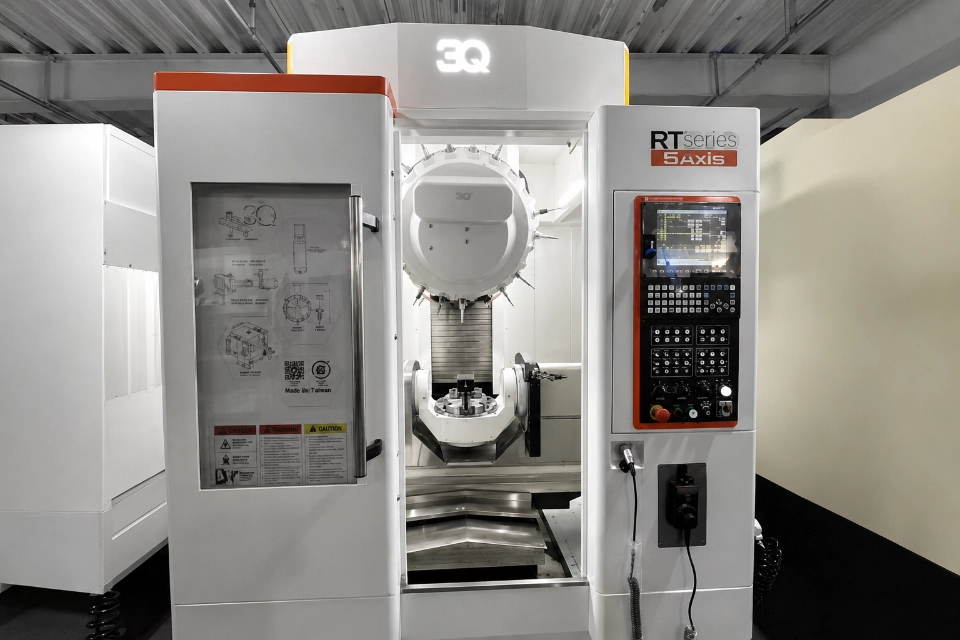

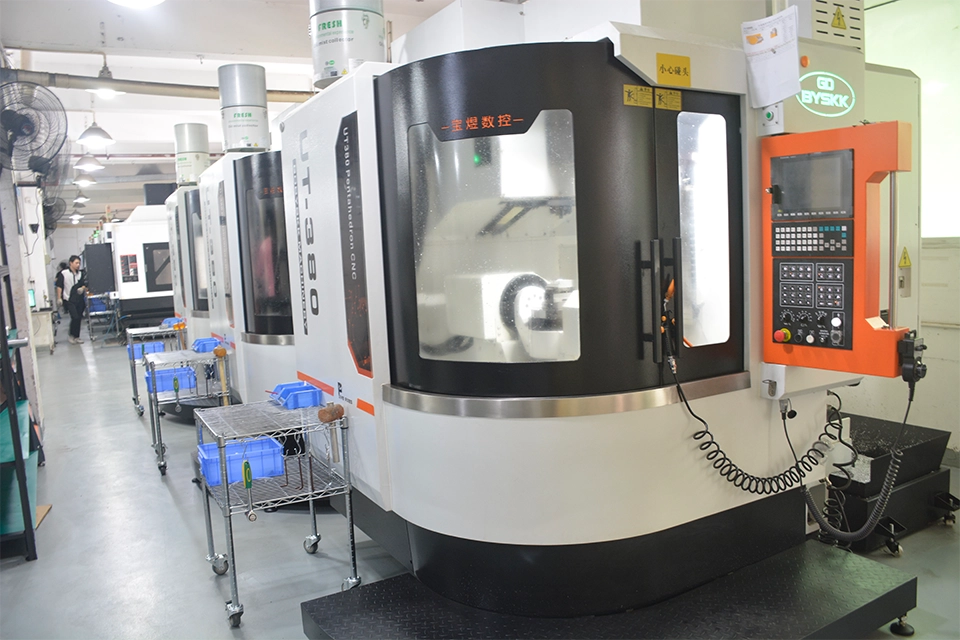

Vertical Machining Center 850 — 5-Axis

BrandJIRFINE
Quantity1 unit
Spindle Speed12,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

Vertical Machining Center 850 — 4-Axis

BrandJIRFINE
Quantity2 units
Spindle Speed12,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

Vertical Machining Center 850 — 5-Axis

BrandJIRFINE
Quantity1 unit
Spindle Speed12,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

Machining and High-Speed Milling Equipment

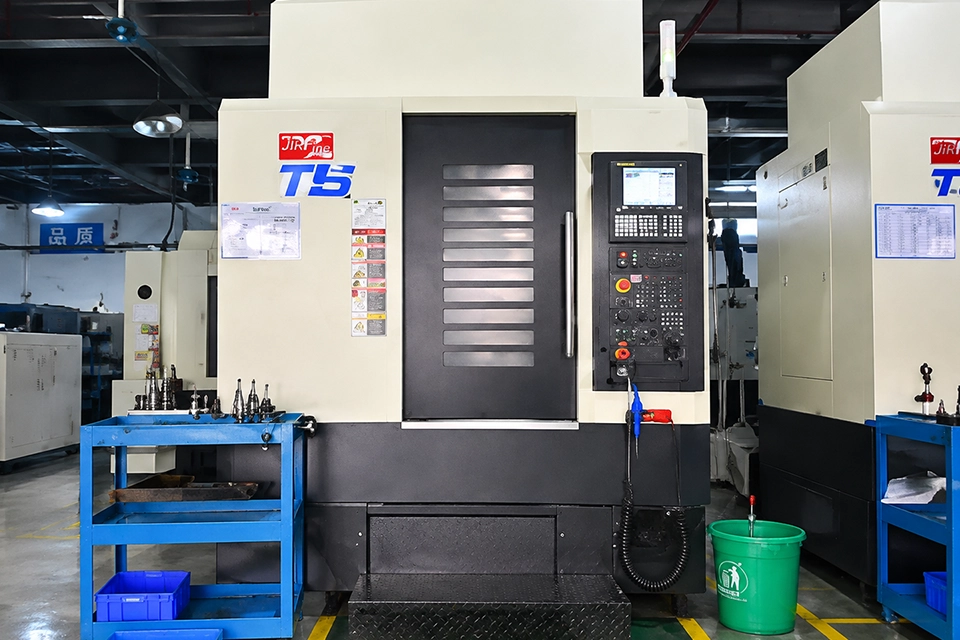

Vertical Machining Center 500

BrandJIRFINE
Quantity2 units
Spindle Speed20,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

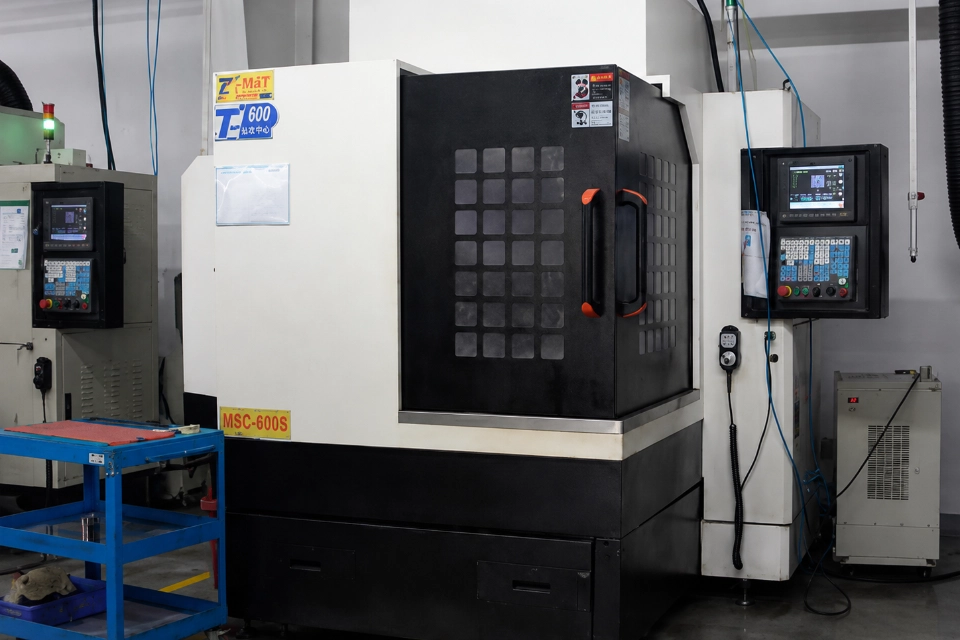

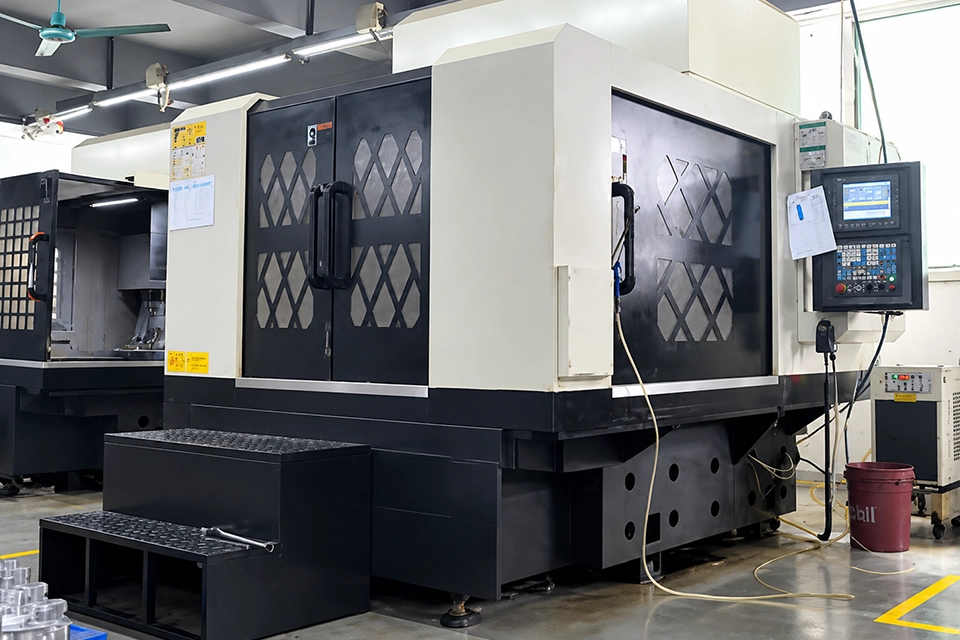

High-Speed CNC Engraving and Milling Machine 650

BrandFENGTIE
Quantity9 units
Spindle Speed12,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

High-Speed Milling and Vertical Machining Equipment

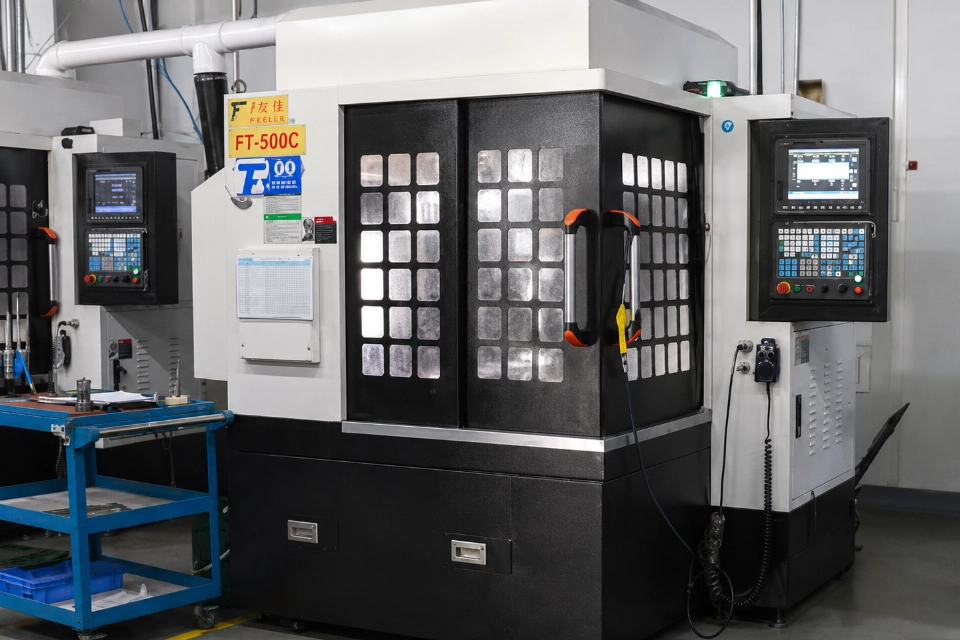

High-Speed CNC Engraving and Milling Machine 500

BrandFENGTIE
Quantity5 units
Spindle Speed12,000 rpm
Positioning Accuracy±0.005/300 mm
Repeatability±0.003 mm

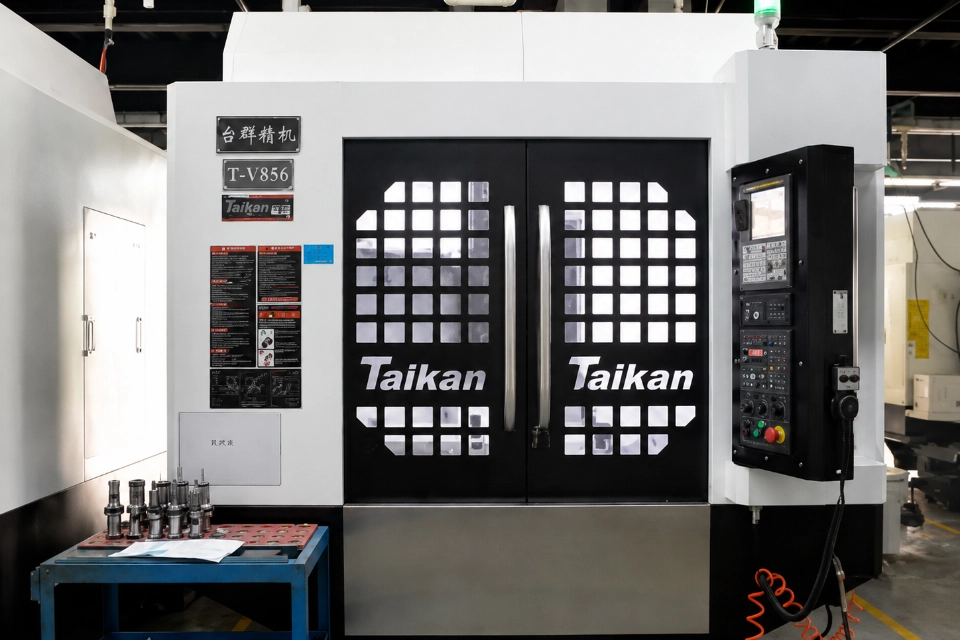

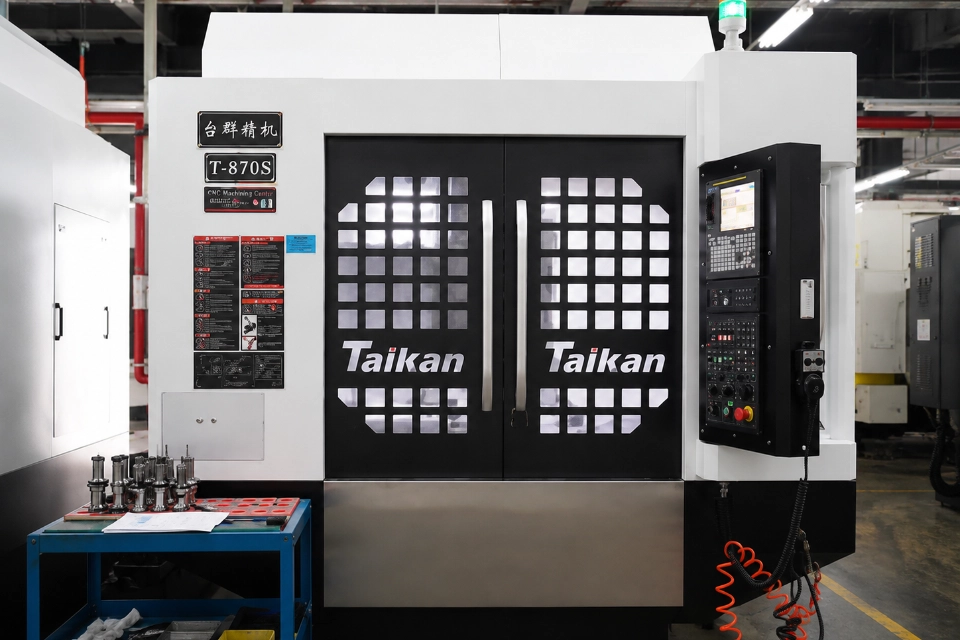

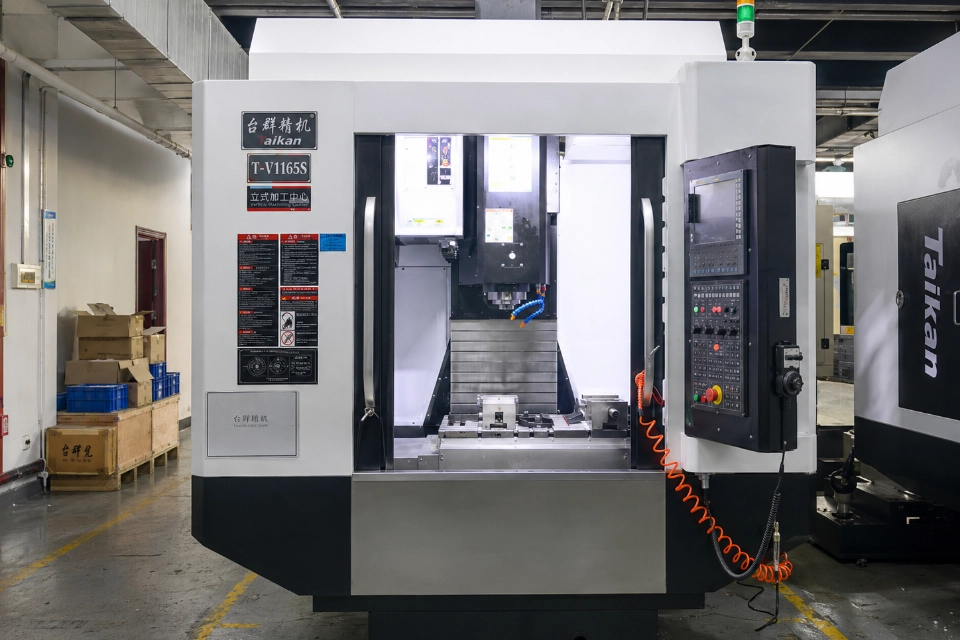

Taikan T-V856 Vertical Machining Center

BrandTaikan
Quantity10 units
Spindle Speed50–10,000 rpm
Positioning Accuracy±0.008/300 mm
Repeatability±0.005/300 mm

CNC Lathes

JIRFINE CNC Lathe

BrandJIRFINE
Quantity1 unit
Spindle Speed15,000 rpm
Machining Accuracy0.012/0.016 mm, IT6–IT7

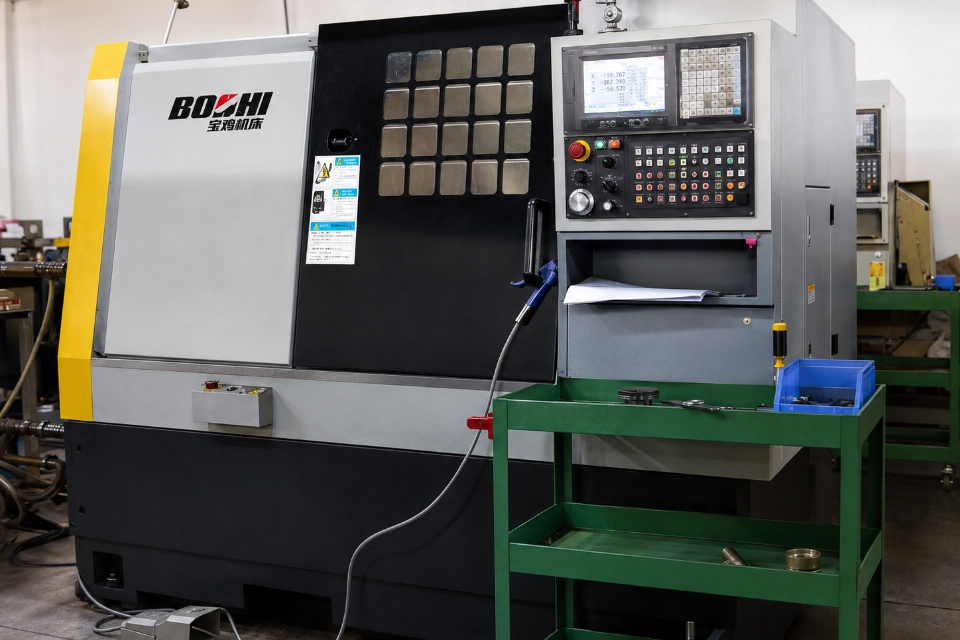

Baoji CNC Lathe

BrandBaoji Machine Tool
Quantity3 units
Parameter Listed in SourceMaximum diameter: 600 mm
Spindle Speed3,000 rpm
Machining Accuracy0.012/0.016 mm, IT6–IT7

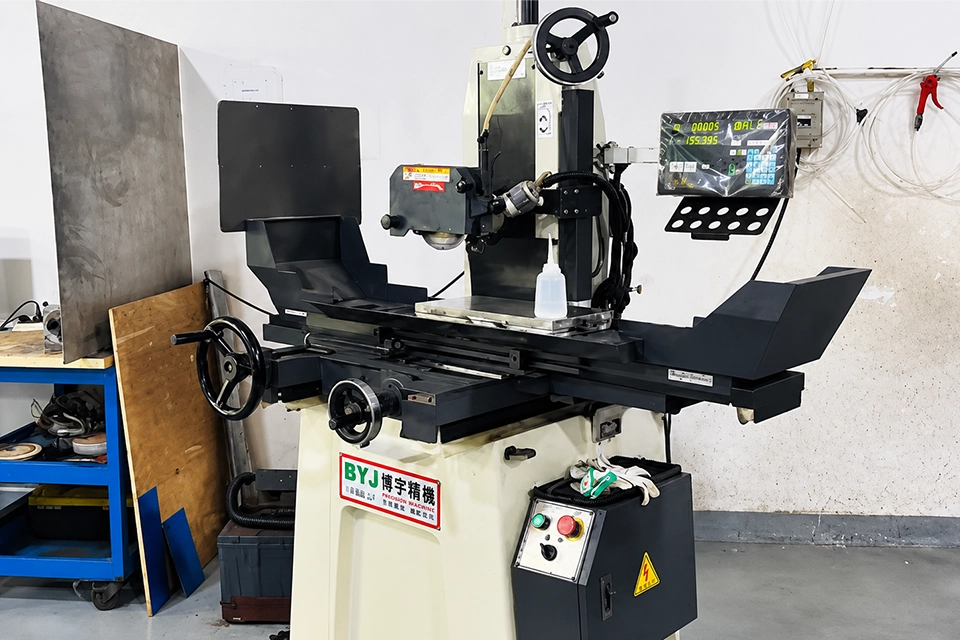

EDM and Conventional Milling Equipment

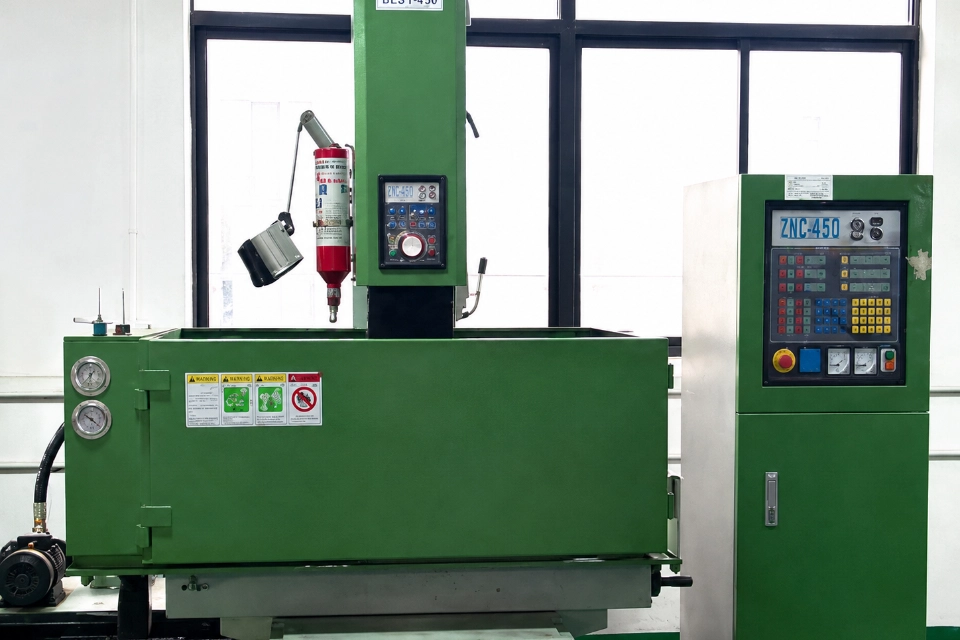

EDM Machine

BrandQUNJI
Quantity3 units
Machine 1 Travel400 × 300 × 300 mm
Machine 2 Travel500 × 400 × 400 mm
Machine 3 Travel700 × 500 × 400 mm
Surface RoughnessRa 0.5

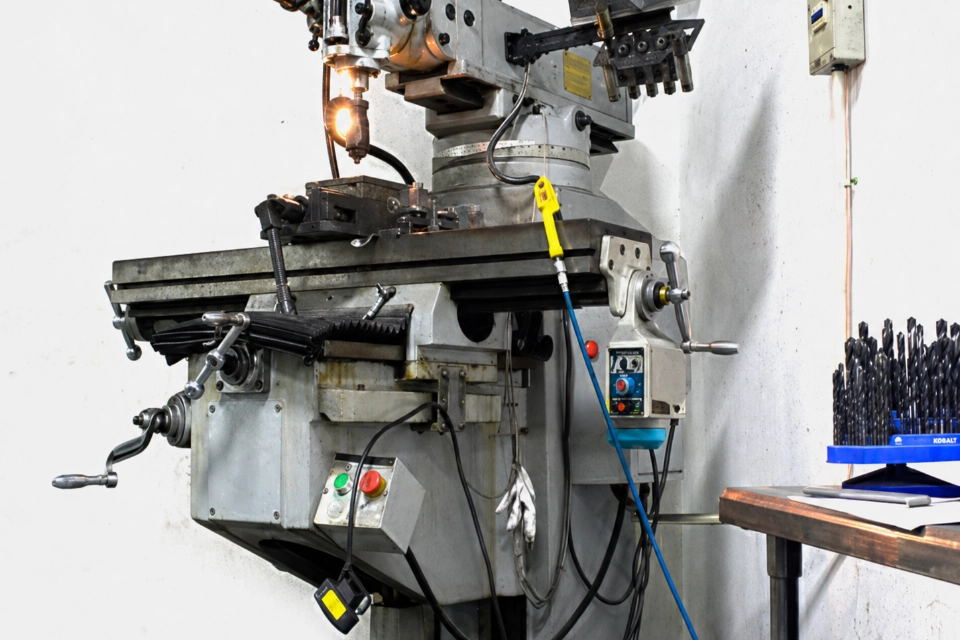

Conventional Milling Machine

BrandDIWANG
Quantity2 units
X/Y/Z Travel800 × 500 × 400 mm
Spindle Speed3,000 rpm
Machining Accuracy±0.01 mm

Testing equipment

Precision Control from Material to Finished Part

The document does not provide a complete standalone quality-control SOP. The following process is organized from TOP Prototype’s documented machining equipment, vision measuring systems, and precision inspection tools.

🟢 01 — Drawing and Quality Requirement Review

Before production, the team confirms the material, dimensions, tolerances, critical fits, threads, surface treatment, and cosmetic requirements. Appropriate manufacturing and inspection methods are then selected for each feature.

🟢 02 — First-Article Inspection

After the first part is completed, critical dimensions, hole positions, outside diameters, inside diameters, and machined surfaces are checked. Production continues after the program and process settings are verified.

🟢 03 — In-Process Inspection

Key features are measured during production to identify tool wear, dimensional drift, and workholding errors before they affect the full batch.

TOP Prototype’s documented equipment includes four-axis and five-axis machining centers, high-speed CNC engraving and milling machines, CNC lathes, EDM machines, and conventional milling machines.

🟢 04 — Precision Dimensional Inspection

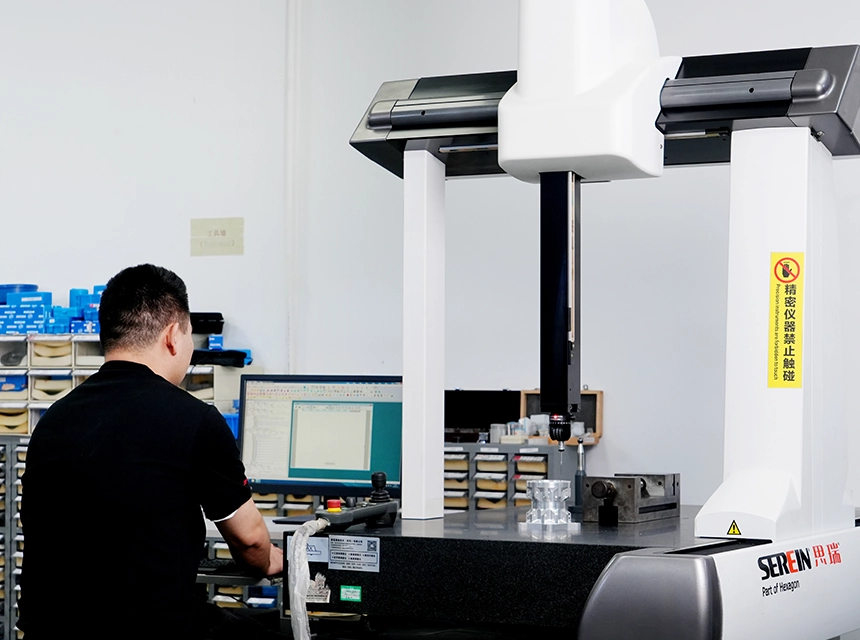

Complex profiles, hole locations, and multi-feature relationships are inspected using 2D or 3D measuring systems.

  • 3D Measuring System: Complex dimensions and spatial relationships
  • 2D Vision Measuring System: Measuring range of 300 × 200 × 100 mm
  • Documented 2D Measurement Accuracy: ±0.005 mm

🟢 05 — Hole, Diameter, and Height Inspection

Different measuring tools are selected according to the feature being inspected.

Inspection ToolMain Application
Pin GaugesPrecision hole-size and go/no-go inspection
Three-Point Inside MicrometersInternal diameters and precision bores
Digital Outside MicrometersOutside diameters, thicknesses, and widths
TESA HITE400 Height GaugeHeights, steps, and datum dimensions

🟢 06 — Thread Inspection

Internal and external threads are checked with dedicated gauges:

  • Thread Plug Gauges: Internal threads
  • Thread Ring Gauges: External threads
  • Pin Gauges: Supporting precision-hole inspection

The document lists thread plug gauge accuracy of ±0.01 mm and a 6G grade for the thread ring gauges.

🟢 07 — Surface and Visual Inspection

After machining and finishing, parts are checked for:

  • Burrs and sharp edges
  • Scratches, dents, or excessive tool marks
  • Uneven polishing
  • Incomplete coating coverage
  • Color or texture inconsistency
  • Misaligned printing or laser marking

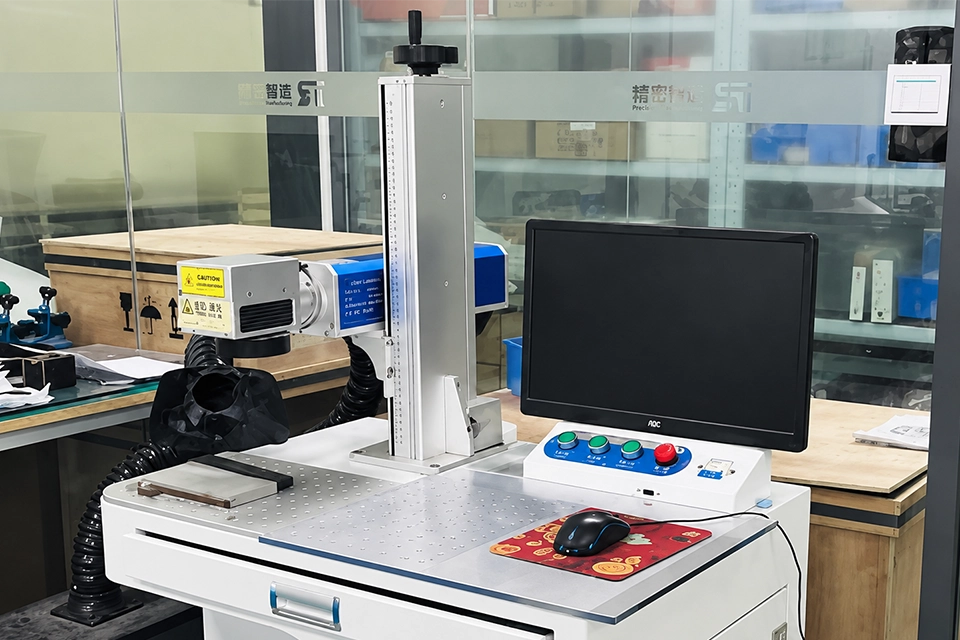

TOP Prototype’s documented finishing capabilities include painting, powder coating, sandblasting, anodizing, electroplating, electrophoresis, laser engraving, screen printing, brushing, and mirror polishing.

🟢 08 — Final Inspection and Shipment Approval

Before shipment, critical dimensions, quantity, appearance, surface finish, and packaging condition are checked against the approved project requirements.

Discuss Your Inspection Requirements

Send TOP Prototype your CAD files, drawings, material specifications, quantities, tolerances, and surface-finish requirements.

Our team will evaluate the part geometry and identify suitable manufacturing and inspection methods for your project.
